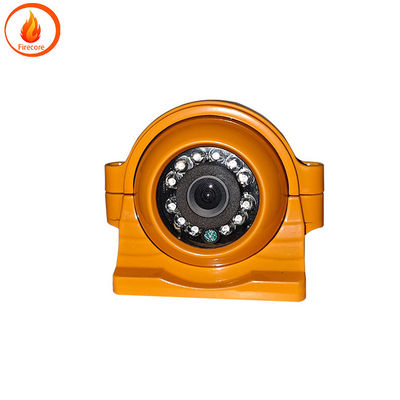

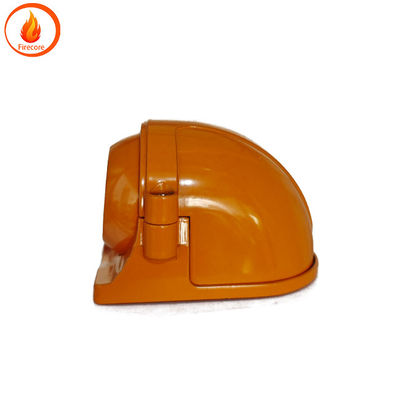

دوربین اتومبیل سفارشی 1080P AHD ضدصدمه AHD نظارت بر نقطه کور چپ و راست

دوربین خودرو AHD دوربین کامیون نصب در سمت چپ و راست AHD نظارت بر نقطه کور ضد آب و ضد شوک

شکل (: 1) نمودار اتصال خط
4. نمودار اتصال خط: همانطور که در شکل (1) نشان داده شده است
نصب 5 سیستم نظارت
نصب دوربین
شکل (2) اثر نظارت چهار دوربین
این سیستم نیاز به نصب چهار دوربین دارد که در شکل (2) نشان داده شده است دوربین های جلو به دو نوع دوربین اختصاصی و عمومی تقسیم می شوند.دوربین های اختصاصی بر روی نشان وسیله نقلیه نصب می شوند همانطور که در شکل (3) نشان داده شده است دوربین های خارجی جهانی می توانند بر روی چنگال های گیرنده هوا یا سایر مکان های مناسب نصب شوند.
شکل (3) نمایش نصب نمای جلویی
دوربین های هر دو طرف بر روی آینه ی عقب نصب شده اند، همانطور که در شکل (4) نشان داده شده است.
شکل (4) اثر نصب دوربین ها در هر دو طرف
1. 2 نصب مانیتور: خط را به میزبانی دی وی دی بر اساس نمودار سیم کشی متصل کنید.
1. 3 نصب میزبان: پس از اتصال خطوط مطابق با نمودار سیم کشی ، میزبان را در یک جعبه ذخیره سازی قرار دهید یا آن را در یک موقعیت مناسب در داخل ماشین نصب کنید.سنسور لرزش به بدن خودرو متصل شده است..
6. روش کار سیستم نظارت پانورامیک
دو حالت کار برای سیستم نظارت وجود دارد: حالت اتوماتیک و حالت دستی. حالت اتوماتیک و حالت دستی را می توان همزمان با هم استفاده کرد.حالت دستی را می توان از طریق اهرم هدایت یا سوئیچ غشا کنترل کرد (اختیاری) و کنترل اهرم هدایت و سوئیچ غشا سازگار است
روش کار روی صفحه نمایش سیستم نظارت پانورامیک 360 درجه
(1) چهار صفحه نمایش: وقتی ماشین شروع به کار می کند میزبان و دوربین شروع به کار می کنند و صفحه نمایش در حالت چهار قسمت شکل H است که چهار صفحه نمایش را نشان می دهد:حالت جلو، عقب، چپ و راست (که در ادامه به عنوان حالت اصلی صفحه نمایش نامیده می شود)بعد از تاخير 15 ثانيه نمایشگاه به طور اتوماتيک خاموش ميشه و به حالت ناوبدي و صداي تبديل ميشه اما کل سيستم هنوز در حالت ضبط است
(2) منظر جلو: در حالت گرافیک پایه دوربین جلو با استفاده از سوئیچ فیلم یا بالا بردن اهرم فرمان کار می کند.صفحه نمایش به طور جداگانه نمای جلو خودرو را نشان می دهد دوباره بر روی سوئیچ فیلم فشار دهید یا اهرم فرمان را به سمت بالا بلند کنید تا صفحه نمایش را خاموش کرده و به حالت ناوبری و صوتی تغییر دهید

(3) دید عقب: هنگامی که دنده عقب فعال است، نمایش به طور خودکار به صفحه نمایش دید عقب که حالت نمایش دید عقب است، تغییر می کند.حالت نمايش رو به عقب رو خاموش کن و به طور خودکار وارد حالت اسکنر اصلي شو. بعد از تاخير 15 ثانيه نمایشگاه به طور خودکار خاموش ميشه و به حالت ناوبدي و صوتی تبديل ميشه
(4) منظره جانبی:  In the basic graphics mode    when turning on the left or right turn lights    the display screen switches to the left and right display modes    cancels the turn signal    and the screen automatically switches to the basic graphics mode    with a delay of 5 seconds to turn off the display and switch to navigation and audio mode

(5) منظره جانبی و عقب:  When reverse gear is engaged and turn signals are turned on    the display screen switches to a three screen display mode    where the lower half of the display screen displays the reverse rear view screen and the upper left corner displays the front left image of the car گوشه بالا سمت راست تصویر جلو سمت راست ماشین را نشان می دهدبر این اساس، در حالت عقب حرکت کنید و وقتی که سیگنال چرخش روی صفحه نمایش روشن می شود، به حالت چپ و راست صفحه نمایش تغییر می کند.. سمت چپ صفحه جلو سمت چپ ماشین و سمت راست صفحه جلو سمت راست ماشین را نشان می دهد.  When the turn signal is cancelled    the screen automatically switches to the basic screen mode   with a delay of 15 seconds to turn off the display and automatically switch to the navigation audio mode  .

(6) در طول کار ماشین فشار دادن سوئیچ غشا یا بلند کردن اهرم فرمان به سمت بالا می تواند به حالت صفحه اصلی وارد شود.

(7) در هنگام کنترل اهرم فرمان فقط می توانید یک بار آن را بلند کنید. اگر شما نیاز به ورود به صفحه بعدی دارید باید قبل از کار یک ثانیه توقف کنید.کار مداوم بیش از دو بار باطل است.. سوئیچ فیلم نازک اختیاری است

(8) در هنگام استفاده از چراغ های جلو در شب کنترل اهرم فرمان بی اثر است. در این صورت دو چراغ دوقطعه را فشار دهید تا فعال شود و سپس دو چراغ دوقطعه را خاموش کنید.در این زمان سیستم وارد حالت پایه می شود و روش کار برای تغییر صفحه نمایش در مراحل (1) - (7) نشان داده شده است..
