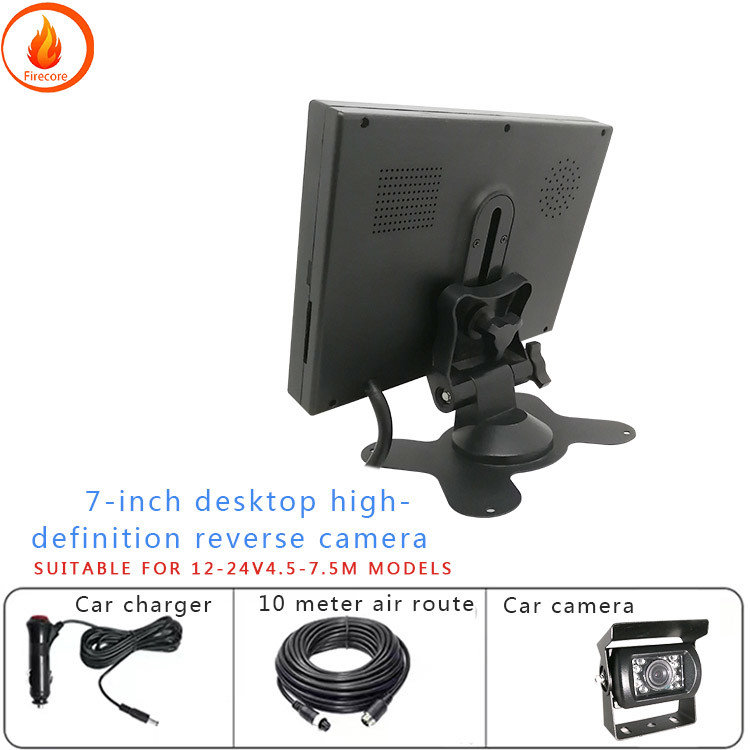

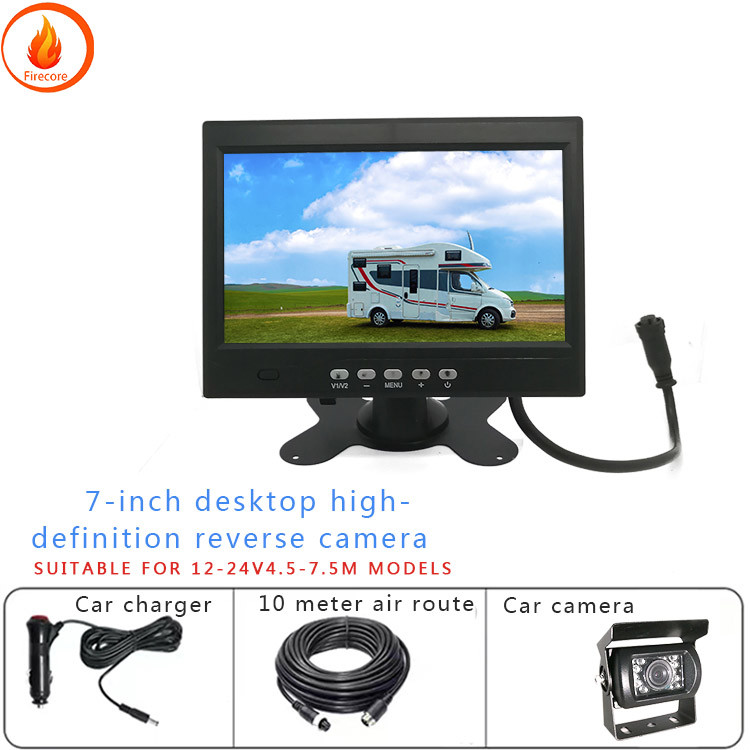

نمایش دوربین عقب اتوبوس AHD پشت سر کامیون مانیتور اندروید

تصویر معکوس با وضوح بالا شبیه سازی کامیون اتوبوس نمایش دوربین دید عقب در طول راه

توضیحات دقیق از عملکرد چاپ صفحه نمایش دکمه
عملکرد چاپ صفحه نمایش دکمه
دکمه MODE وارد عمل منوی می شود و هنگام انتخاب تنظیمات منوی آن دکمه قرار دادن به عقب است
انتخاب توابع سوئیچ در پخش ویدیو V1/V2
-عمل بر روي منو -تک نيازي به پايين
کلید M OK
+موبایل بر روی صفحه
قدرت فشار کوتاه برای استراحت صفحه نمایش فشار طولانی برای خاموش کردن
پنجره دریافت کننده کنترل از راه دور IR

توضیحات دقیق از توابع رابط سیم
توضیحات رابط نام
کانال CH1 CH1 متصل به دوربین AHD جلو
کانال CH2 CH2 متصل به دوربین AHD عقب
کانال CH3 CH3 متصل به دوربین چپ AHD
کانال CH4 CH1 متصل به دوربین AHD سمت راست
The yellow wire (b+) of the power line is connected to the positive pole of the battery  the black wire (b -) is connected to the negative pole of the battery   and the red wire (ACC) is connected to the ignition wire of the car key
خط کنترل دوربین خط سبز (CH2) به سمت عقب خط آبی روشن (CH3) به سمت چپ خط خاکستری (CH4) به سمت راست چراغ سیگنال
پورت کارت کوچک TF برای ذخیره سازی ویدیو استفاده می شود

توجه: پس از سیم کشی صحیح کلید دو بار چشمک زدن صفحه راست را نشان می دهد
ضمیمه: تصویر خط کنترل
1. 1. 3 توضیح مفصل عملکردهای کنترل از راه دور
نام کلیدی عملکرد کلیدی
دکمه روشن کردن و خاموش کردن
بازگشت برای وارد کردن تنظیمات منوی و بازگشت
AV1 به صفحه نمایش سمت چپ تغییر می کند
AV2 به سمت راست صفحه نمایش تغییر می کند
AV3 به صفحه نمایش جلویی تغییر می کند
AV4 به صفحه نمایش دید عقب تغییر می کند
کار کردن منوی تیر بالا کلید UP
عملیات منوی تیر پایین: کلید DON
عملیات منوی تیر چپ کلید چپ
عملکرد منوی تیر راست LIGHT key
کلید تایید OK

دوربین های نصب شده روی ماشین ها پایه ای برای اجرای بسیاری از توابع ADAS هشدار و تشخیص هستند.در میان بسیاری از توابع ADAS، سیستم پردازش تصویر بصری نسبتا اساسی است و دوربین ورودی سیستم پردازش تصویر بصری است.بنابراین دوربین های ماشین برای رانندگی هوشمند ضروری هستند.

اینکه یک دوربین عملکرد خوبی داشته باشد یا نه به ۷۰ درصد پارامترهای نوری آن بستگی دارد که توسط لنز تعیین می شود.اگر چه آن را به عنوان گران قیمت به عنوان تراشه های COMS از نظر قیمت واحد عملکرد بسیار مهم است.
